Henan Verde Cable Co., Ltd. ist einer der führenden Hersteller und Lieferanten von flachen farbcodierten Flachbandkabeln in China, der sich durch Qualitätsprodukte und gute Preise auszeichnet. Wenn Sie langlebige, flache, farbcodierte Flachbandkabel aus China im Großhandel kaufen möchten, fordern Sie gerne eine Preisliste von unserer Fabrik an.
Wellde ® Flachbandkabel Produktübersicht

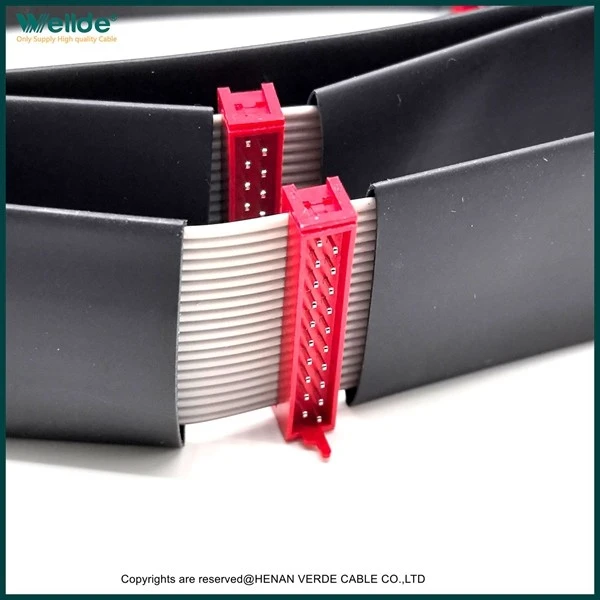

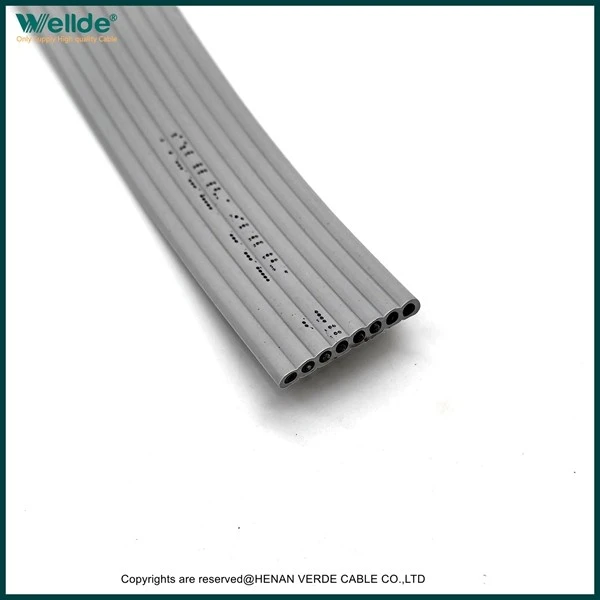

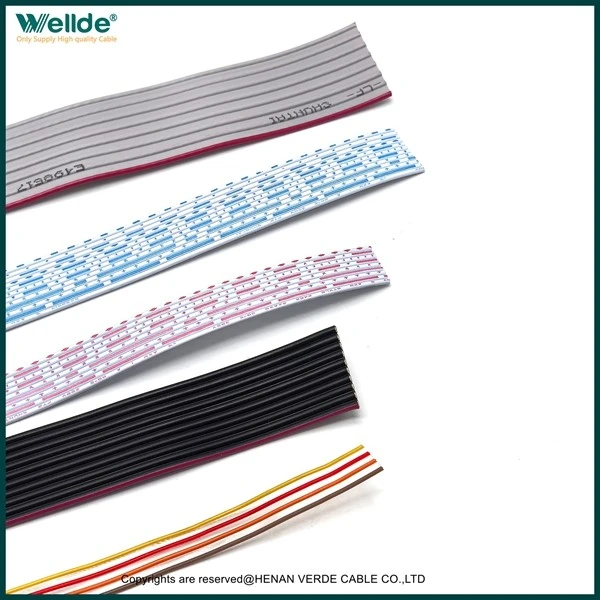

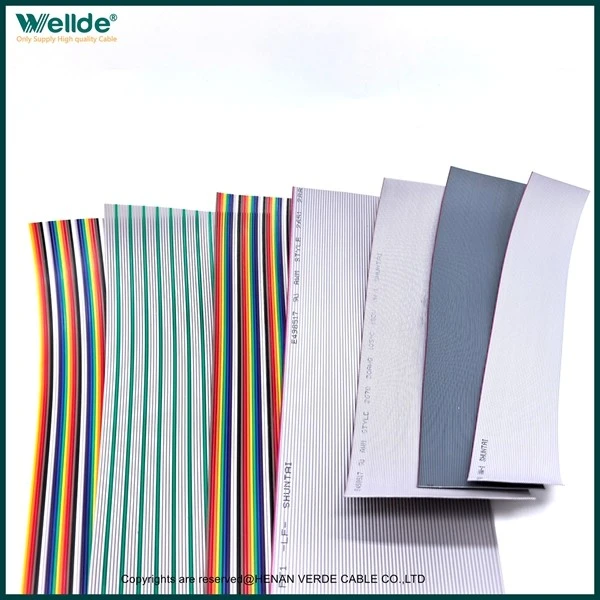

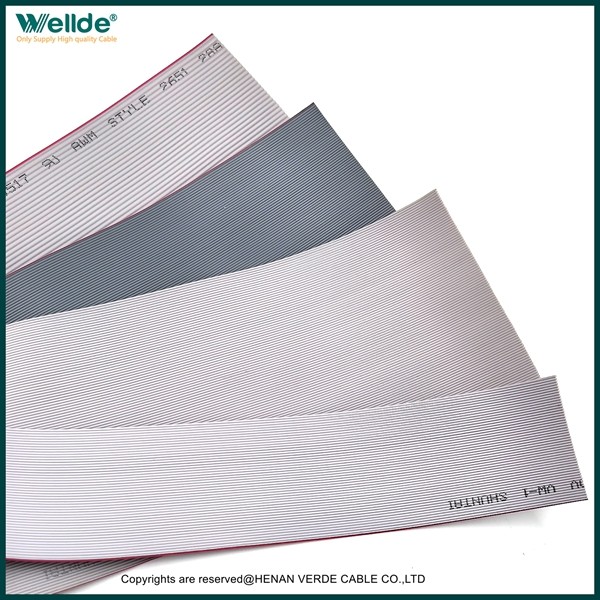

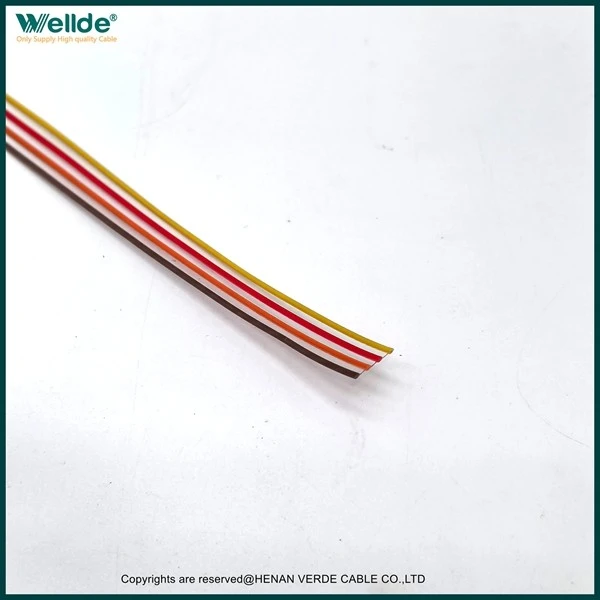

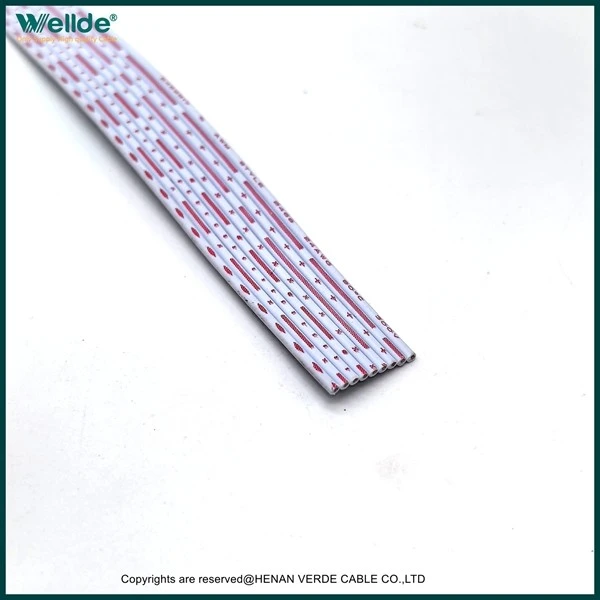

Flaches farbcodiertes Flachbandkabel, auch als graues Flachbandkabel und farbiges Flachbandkabel bekannt, verfügt über eine PVC-Isolierung mit einer integrierten mehradrigen Struktur nebeneinander. Es deckt Kernzahlen von 14 bis 36 Kernen ab, Nennspannung 300 V, Betriebstemperatur -20 °C bis 105 °C. Das Flachbandkabel zeichnet sich durch eine saubere Verkabelung und einen geringen Platzbedarf aus. Es lässt sich leicht mit IDC-Schneidklemmen verbinden und wird häufig für die interne Signalübertragung verschiedener elektronischer Geräte verwendet.
Vorteile von Graudrahtprodukten
- Integrierte flache Struktur für kompakte Verkabelung, wodurch interner Installationsraum der Geräte gespart wird
- Kompatibel mit IDC-Schneidklemmsteckverbindern, einfach zu verarbeiten und verbessert die Montageeffizienz
- PVC-Isoliermaterial, Temperaturbeständigkeit: 20 bis 105 Grad, Anti-Aging und ausgezeichnete Flexibilität
- Vollständige Kernoptionen: 14–36 Kerne verfügbar. Benutzerdefinierte Farben werden unterstützt, es können sowohl farbcodierte als auch graue Typen hergestellt werden
- Leiter sorgen für eine stabile Leitfähigkeit und eine stabile Signalübertragung, um Signalstörungen zu reduzieren
- Quellfabrik. Es ist eine blanke Kabelversorgung verfügbar; Komplettbearbeitung einschließlich Schneiden, Abisolieren und Crimpen der Anschlüsse ist möglich
Spezifikationstabelle für Graudrahtprodukte
| Artikel | Spezifikation |
|---|---|
| Produktname | Flachbandkabel |
| Nennspannung | 300VAC |
| Betriebstemperatur | -20 Grad ~ +105 Grad |
| Verfügbare Kerne | 14-36 Kerne |
| Isoliermaterial | PVC |
| Optionale Farbe | Grau, mehrfarbig kodiert; Sonderfarbe verfügbar |
| Matching-Methode | Kompatibel mit IDC-Schneidklemmklemmen, die Verarbeitung sekundärer Kabelbäume ist akzeptabel |
Referenztabelle zu den technischen Spezifikationen für Flachbandkabel
Die Daten dienen nur als Referenz und die spezifischen Spezifikationen unterliegen der Bestätigung durch beide Parteien
|
Leiter |
Isolierung |
Kern P NR. |
Ω/km |
Spannungsfestigkeit |
|||
|
AWG |
NR./mm |
mm |
Dämmstärke mm |
Gesamtdurchmesser |
|||
|
14 |
41/0.254 |
1.87 |
0.23 |
2.40 |
2-150 Kerne |
10 |
2000V |
|
16 |
7/0.50 |
1.50 |
0.23 |
2.00 |
15 |
||
|
18 |
7/0.39 |
1.18 |
0.23 |
1.70 |
23 |
||
|
20 |
7/0.32 |
0.96 |
0.23 |
1.50 |
39 |
||
|
22 |
17/0.16 |
0.76 |
0.23 |
1.30 |
59 |
||
|
24 |
7/0.20 |
0.61 |
0.23 |
1.10 |
90 |
||
|
26 |
7/0.16 |
0.48 |
0.23 |
1.00 |
142 |
||
|
28 |
7/0.127 |
0.36 |
0.23 |
0.90 |
253 |
||
|
30 |
7/0.1 |
0.30 |
0.23 |
0.85 |
364 |
||
|
32 |
7/0.08 |
0.24 |
0.23 |
0.80 |
568 |
||
|
34 |
7/0.06 |
0.18 |
0.23 |
0.75 |
1011 |
||
|
36 |
7/0.05 |
0.15 |
0.23 |
0.70 |
1455 |
||
Anwendungsszenarien
Wird häufig für die Verbindung zwischen verschiedenen Druckerköpfen und Motherboards sowie für die Informationsübertragung in Produkten wie Plottern, Scannern, Kopierern, Lautsprechern und Geräten verwendet
Verpackungsmethode:

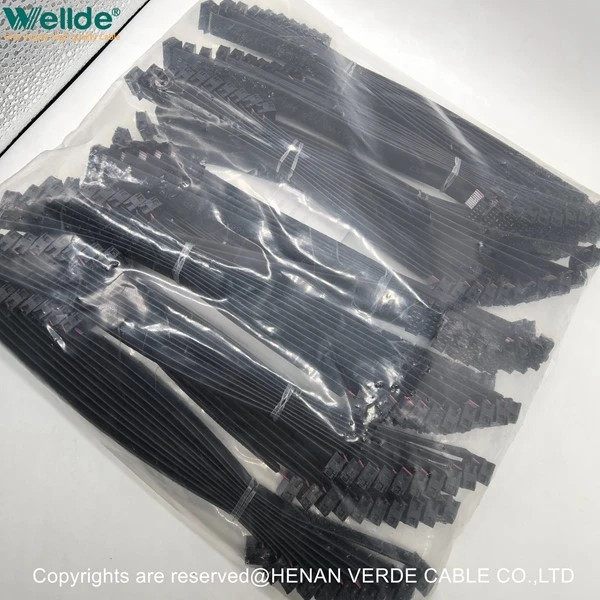

Verkapseln Sie sie mit antistatischen Plastiktüten, legen Sie sie dann in kleine Papierschachteln oder trennen Sie sie durch Pappe und legen Sie sie schließlich alle in Wellpappschachteln. Auch die Verpackung kann individuell an die Kundenbedürfnisse angepasst werden
Lieferzyklus:
Standardmodelle: 7–10 Tage. Kundenspezifische Modelle: 15–30 Tage
Qualität und Zertifizierung

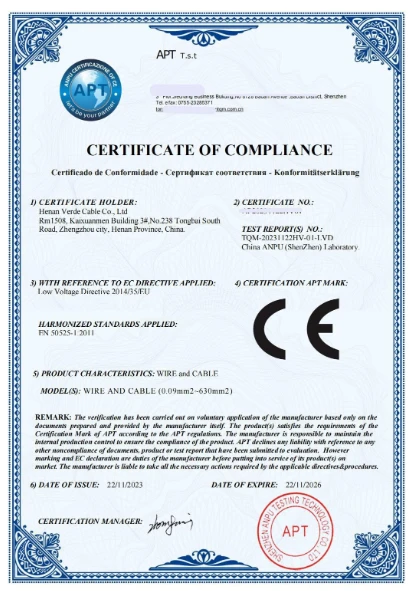

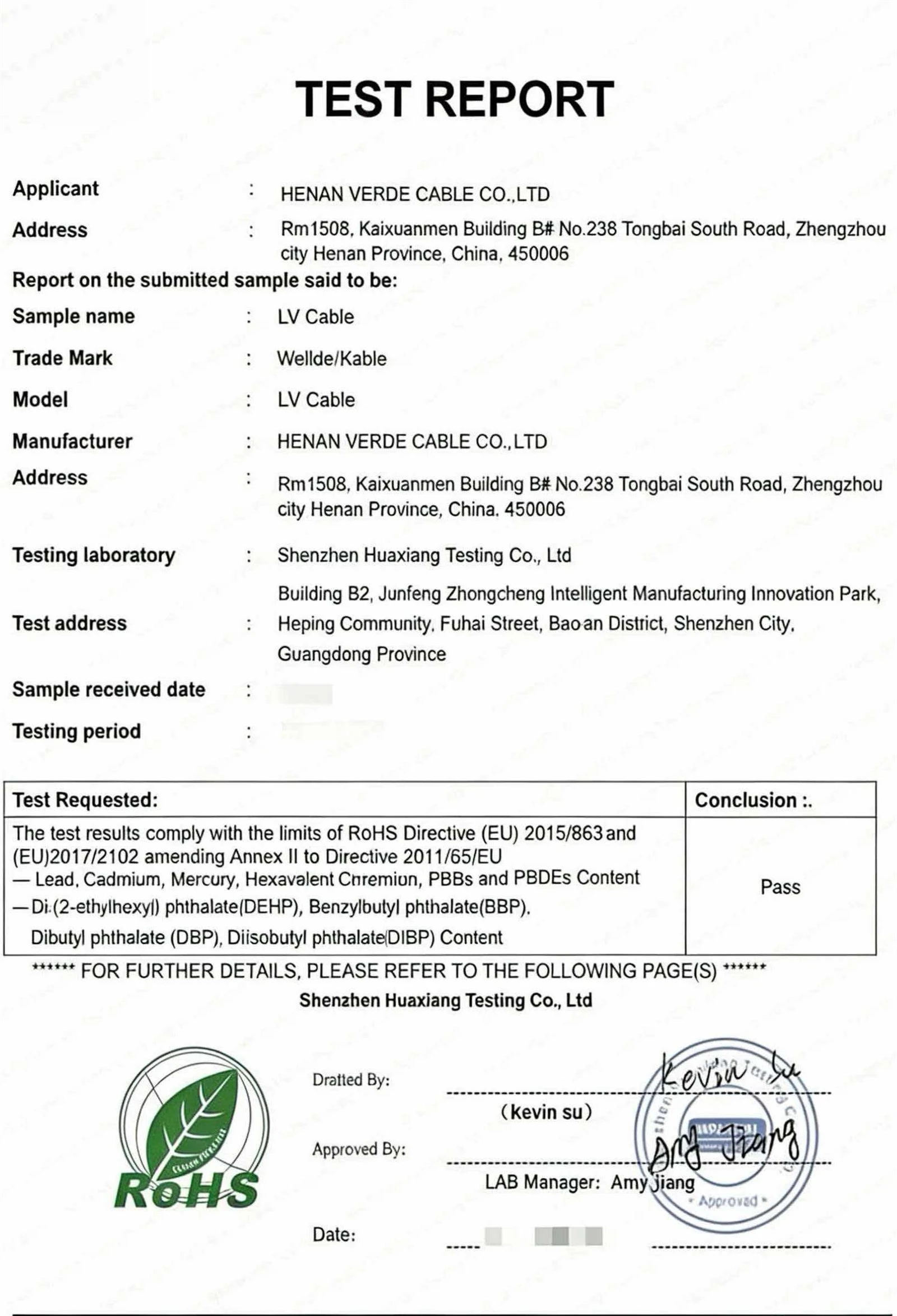

Internationale Zertifizierungen: CE-, UL- und RoHS-Zertifizierungen. Das Produkt hat die von maßgeblichen Institutionen in der EU durchgeführten Tests bestanden und kann direkt nach Europa, Amerika, Südostasien und in andere Regionen exportiert werden
Prüfgarantie: Jede Produktcharge besteht umfassende Tests, einschließlich „Feuerfestigkeit, Rauchdichte und Halogensäurefreisetzung“, denen ein Prüfbericht eines Dritten- beigefügt ist
FAQ
F1: Können wir Mustertests anbieten?
A1: Unterstützt Muster, die Musterversandgebühr trägt der Kunde und die Mustergebühr kann bei Großbestellungen erstattet werden.
F2: Welche Form hat die Verpackung?
A2: Der Standard gilt für Tablettverpackungen mit einer Innenschicht aus feuchtigkeitsbeständigem PE-Beutel und einer Außenschicht aus verdicktem Wellpappkarton für den Export, um Schäden an der Verkabelung durch Transportkompression zu vermeiden.
F3: Was ist die Standardvorlaufzeit für die Lieferung vor Ort?
A3: Spot-Inventur 7–15 Werktage; Sonderfarben und Sonderanfertigungen dauern 7 bis 30 Werktage.
