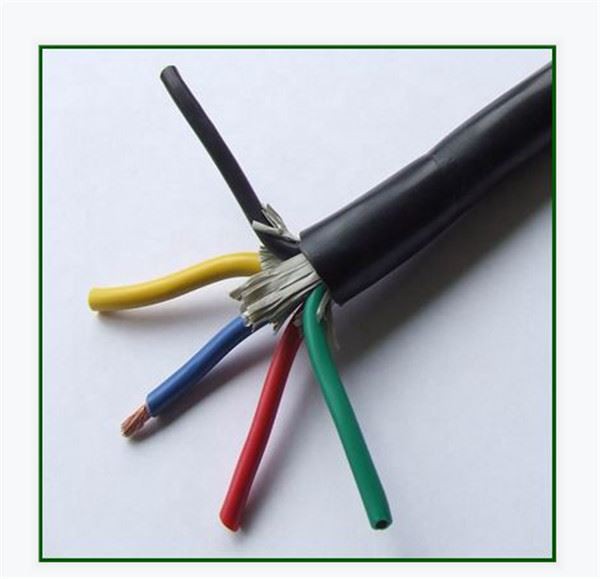

Standard von 5-adrigem PVC-isoliertem Kabel
GB/T12706, IEC60502, weitere Standards wie DIN VDE, AS/NZS oder Sondertypen können gemäß den Anforderungen des Kunden angepasst werden.
Spezifikationen für 5-adriges PVC-isoliertes Kabel:
6mm2,10mm, .16mm...25mm. 35mm..50mm.95mm..150mm...300mm2
AWG-Größe: AWG1, AWG2, AWG1/0 AWG 2/0, AWG 3/0 .......mehr AWG-Kabel können angepasst werden.
Kern Nr | 3 plus 2 Kern | 4 plus 1 Kern | 5core |
Bereich | 2,5 ~ 300 mm2 | 4~300mm2 | 2,5 ~ 95 mm2 |
Typ Beschreibung & Anwendung Anlass für Kabel
Typ | Beschreibung | Bewerbungsort | |
Cu-Kern | Al Core | ||
VV | VLV | PVC-Isolierung Stromkabel mit PVC-Mantel | Im Innenbereich, im Tunnel, in der Kabelfurche oder im Rohr verlegt, konnte das Kabel keine mechanischen Kräfte von außen aushalten |
VV22 | VLV22 | PVC-Isolierung, Stahlbandpanzerung, Stromkabel mit PVC-Mantel | Um unterirdisch verlegt zu werden, könnte das Kabel eine gewisse mechanische Kraft aushalten, |
VV62 | VV62 | PVC-Isolierung, haben keinen Magnetismus Stahlbandpanzerung, Stromkabel mit PVC-Ummantelung. | |
VV32 | VLV32 | PVC-Isolierung, dünne Stahldrahtarmierung, Stromkabel mit PVC-Mantel | Seien Sie anwendbar auf den Brunnen, unter Wasser mit dem Meeresboden, die Kabeldosen tragen den größeren Druck mit Blei, um die Delle zu ziehen. |
VV72 | VLV72 | PVC-Isolierung, haben keine dicke Stahldrahtpanzerung des Magnetismus, Stromkabel mit PVC-Hülle | |
VV42 | VLV42 | PVC-Isolierung, dicke Stahldrahtarmierung, Stromkabel mit PVC-Mantel | |
Besondere Hinweise: | 1. Das einadrige Kabel mit einer Bewehrung aus Magnetmaterial ist nicht für die Verwendung für die Wechselstromversorgung geeignet. Es sollte ein nichtmagnetisches Bewehrungsmaterial wie ein einadriges Kabel vom Typ 62 oder 72 gewählt werden. 2. Verhindern Sie, dass der Cent die Magnetismusleitungen kreuzt, wenn einadriges Kabel hergestellt wird, um zu verhindern, dass das Kabel elektrischen Strom transportiert. | ||
Technisches Datenblatt für 5-adriges PVC-isoliertes Kabel:
0.6/1kV 3 plus 2-adriges, PVC-isoliertes, PVC-ummanteltes Stromkabel
Nennfläche mm2 | Nicht gepanzert | Stahlband gepanzert | Stahldraht gepanzert | ||||||
Referenzdurchmesser mm | Ungefähres Gewicht kg/km | Referenzdurchmesser mm | Ungefähres Gewicht kg/km | Referenzdurchmesser mm | Ungefähres Gewicht kg/km | ||||
VV | VLV | VV22 | VLV22 | VV32 | VLV32 | ||||
3*4 plus 2*1,5 | 14.3 | 324 | 218 | 17.5 | 508 | 401 | / | / | / |
3*6 plus 2*4 | 16.1 | 440 | 277 | 19.3 | 646 | 482 | / | / | / |
3*10 plus 2*6 | 18.7 | 635 | 370 | 21.9 | 873 | 607 | / | / | / |
3*16 plus 2*10 | 21.8 | 926 | 499 | 25.0 | 1203 | 775 | / | / | / |
3*25 plus 2*16 | 23.3 | 1333 | 664 | 26.1 | 1585 | 916 | 30.8 | 2459 | 1791 |
3*35 plus 2*16 | 24.7 | 1635 | 784 | 27.7 | 1914 | 1063 | 32.7 | 2710 | 1855 |
3*50 plus 2*25 | 28.3 | 2255 | 1063 | 32.5 | 2924 | 1732 | 36.3 | 3952 | 2704 |
3*70 plus 2*35 | 32.0 | 3135 | 1407 | 36.2 | 3883 | 2155 | 39.8 | 4933 | 3186 |
3*95 plus 2*50 | 36.7 | 4217 | 1866 | 41.1 | 5092 | 2742 | 44.0 | 6223 | 3821 |
3*120 plus 2*70 | 40.7 | 5417 | 2329 | 44.9 | 6360 | 3272 | 50.1 | 8240 | 5994 |
3*150 plus 2*70 | 43.7 | 6303 | 2694 | 47.9 | 7314 | 3705 | 53.1 | 9382 | 5700 |
3*185 plus 2*95 | 49.2 | 8024 | 3413 | 53.4 | 9161 | 4549 | 58.4 | 11327 | 6678 |
3*240 plus 2*120 | 55.0 | 10314 | 4315 | 59.2 | 11580 | 5581 | 64.0 | 13850 | 7860 |
3*300 plus 2*150 | 60.8 | 12817 | 5322 | 65.0 | 14212 | 6717 | 69.9 | 16710 | 9223 |
0.6/1kV 4C plus 1E Kerntyp PVC-isoliertes PVC-ummanteltes Stromkabel
Nennfläche mm2 | Nicht gepanzert | Stahlband gepanzert | Stahldraht gepanzert | ||||||
Referenzdurchmesser mm | Ungefähres Gewicht kg/km | Referenzdurchmesser mm | Ungefähres Gewicht kg/km | Referenzdurchmesser mm | Ungefähr Gewicht kg/km | ||||
VV | VLV | VV22 | VLV22 | VV32 | VLV32 | ||||
4*4 plus 1*2,5 | 14.8 | 348 | 232 | 18.0 | 537 | 421 | / | / | / |
4*6 plus 1*4 | 16.4 | 465 | 289 | 19.6 | 673 | 496 | / | / | / |
4*10 plus 1*6 | 19.4 | 686 | 396 | 22.6 | 932 | 641 | / | / | / |
4*16 plus 1*10 | 22.4 | 992 | 528 | 25.5 | 1275 | 809 | / | / | / |
4*25 plus 1*16 | 23.5 | 1362 | 638 | 26.1 | 1609 | 885 | 30.1 | 2513 | 1789 |
4*35 plus 116 | 25.1 | 1751 | 777 | 27.7 | 2009 | 1035 | 31.9 | 2970 | 1997 |
4*50 plus 1*25 | 29.5 | 2473 | 1069 | 33.5 | 3104 | 1700 | 37.5 | 4244 | 2840 |
4*70 plus 1*35 | 32.9 | 3367 | 1402 | 37.1 | 4083 | 2117 | 40.9 | 5322 | 3357 |
4*95 plus 1*50 | 37.3 | 4512 | 1829 | 41.3 | 5301 | 2618 | 46.8 | 7266 | 4583 |
4*120 plus 1*70 | 41.2 | 5709 | 2277 | 45.2 | 6578 | 3146 | 50.7 | 8747 | 5316 |
4*150 plus 1*70 | 45.1 | 6921 | 2740 | 49.1 | 7871 | 3690 | 54.8 | 10264 | 6084 |
4*185 plus 1*95 | 49.8 | 8592 | 3382 | 53.8 | 9637 | 4427 | 60.3 | 12340 | 7215 |
4*240 plus 1*120 | 56.2 | 11018 | 4279 | 60.2 | 12193 | 5454 | 66.3 | 15140 | 8401 |
4*300 plus 1*150 | 62.1 | 13681 | 5257 | 66.1 | 14976 | 6552 | 72.4 | 18266 | 9843 |
600/1000V 5Core PVC Isolierte PVC-Hülle Stromkabel
Nennfläche mm2 | Nicht gepanzert | Stahlband gepanzert | Stahldrahtgepanzert | ||||||
Referenzdurchmesser mm | Ungefähres Gewicht kg/km | Referenzdurchmesser mm | Ungefähres Gewicht kg/km | Referenzdurchmesser mm | Ungefähres Gewicht kg/km | ||||
VV | VLV | VV22 | VLV22 | VV32 | VLV32 | ||||
5*2.5 | 13.4 | 266 | / | 17.0 | 423 | / | / | / | / |
5*4 | 14.6 | 386 | 260 | 18.3 | 570 | 446 | / | / | / |
5*6 | 16.0 | 505 | 316 | 19.7 | 704 | 517 | / | / | / |
5*10 | 19.1 | 760 | 433 | 23.5 | 999 | 684 | 27.0 | 1700 | 1390 |
5*16 | 22.6 | 1090 | 588 | 26.0 | 1357 | 858 | 30.0 | 2316 | 1820 |
5*25 | 27.4 | 1598 | 818 | 31.0 | 2183 | 1390 | 35.0 | 2848 | 2073 |
5*35 | 30.5 | 2134 | 1049 | 34.5 | 2764 | 1664 | 38.2 | 3648 | 2563 |
5*50 | 35.2 | 2848 | 1382 | 39.6 | 2932 | 1741 | 41.5 | 4682 | 3132 |
5*70 | 39.8 | 3980 | 1823 | 44.3 | 3930 | 2177 | 47.8 | 5917 | 3747 |
5*95 | 45.6 | 5386 | 2447 | 50.0 | 5163 | 2337 | 55.0 | 7843 | 4898 |
